Digitalisation & Impression 3D des Tabliers

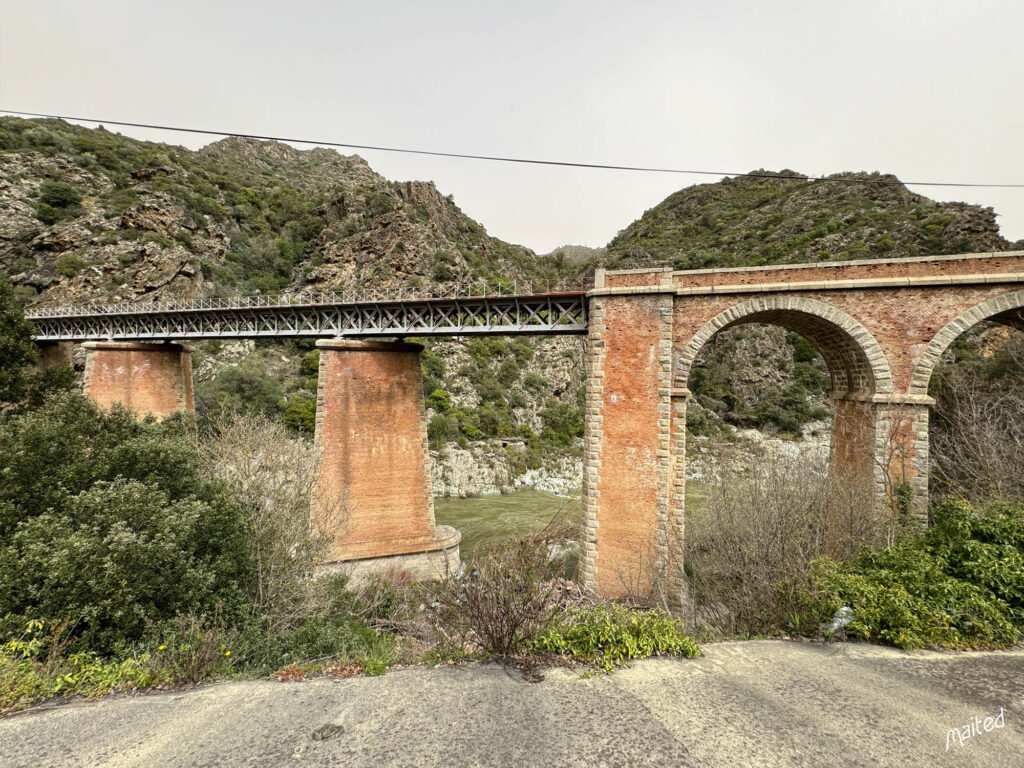

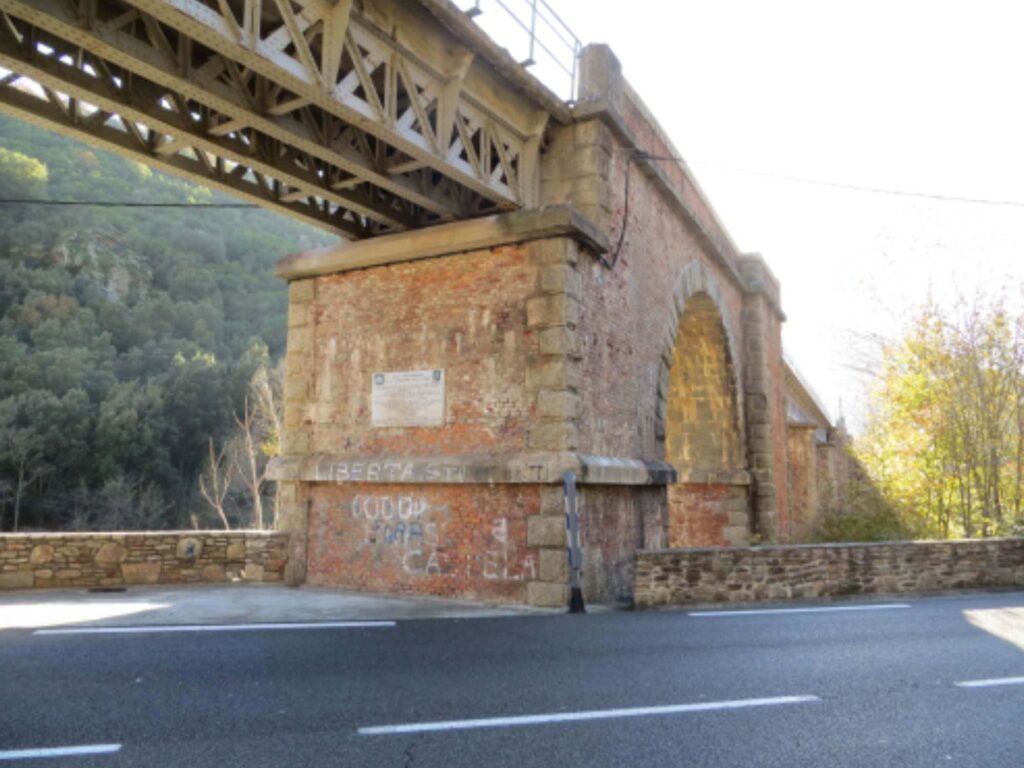

Ce projet est une véritable immersion dans le monde de la modélisation et de l’impression 3D, au service de la création d’un diorama inspiré des ponts emblématiques de la vallée du Golo, tels que le pont Albano Volpajola ou le viaduc ferroviaire de Muzelle.

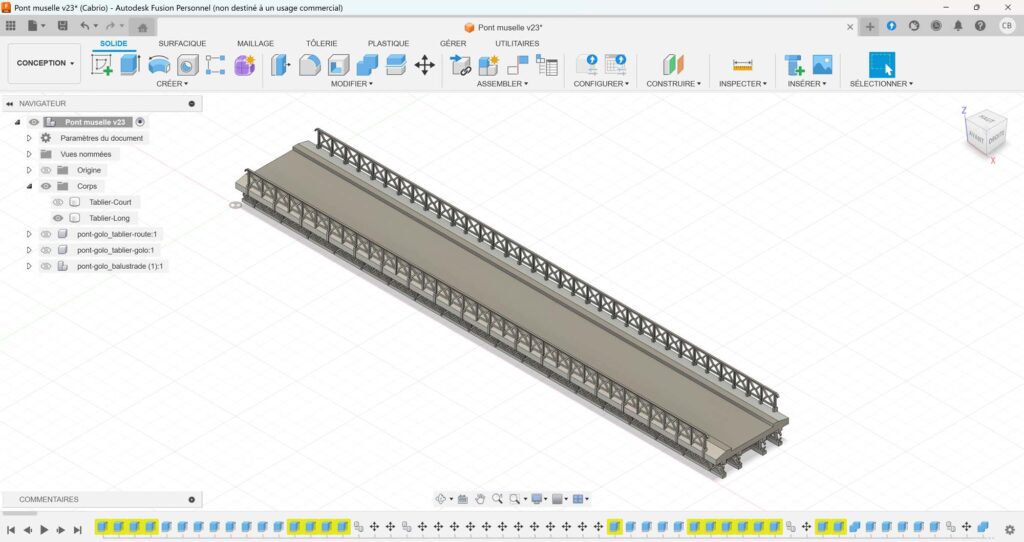

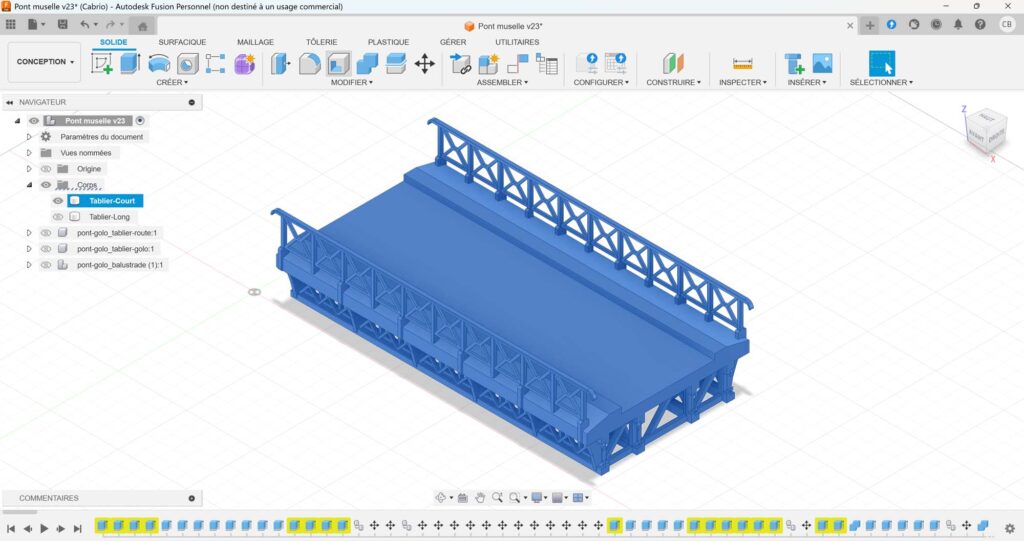

La première étape, la digitalisation, a été réalisée à l’aide du logiciel Fusion 360 (version gratuite d’Autodesk). Cet outil a permis de transformer l’architecture complexe des tabliers des ponts en fichiers numériques précis.

Je travaille sur le fichier pour le partager sur une plateforme comme cults3d.com ou makerworld.com. En attendant, si l’un d’entre vous est interressé me contacter

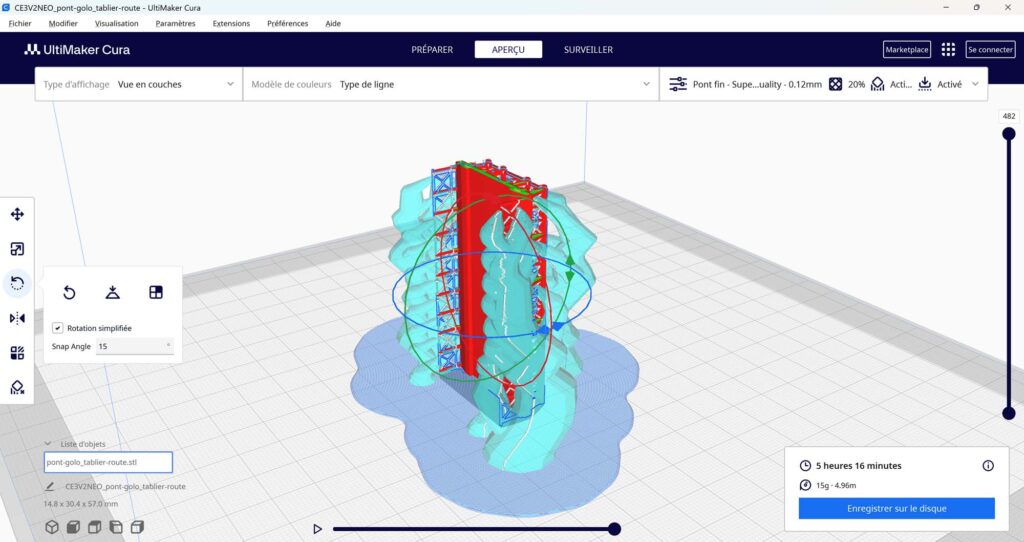

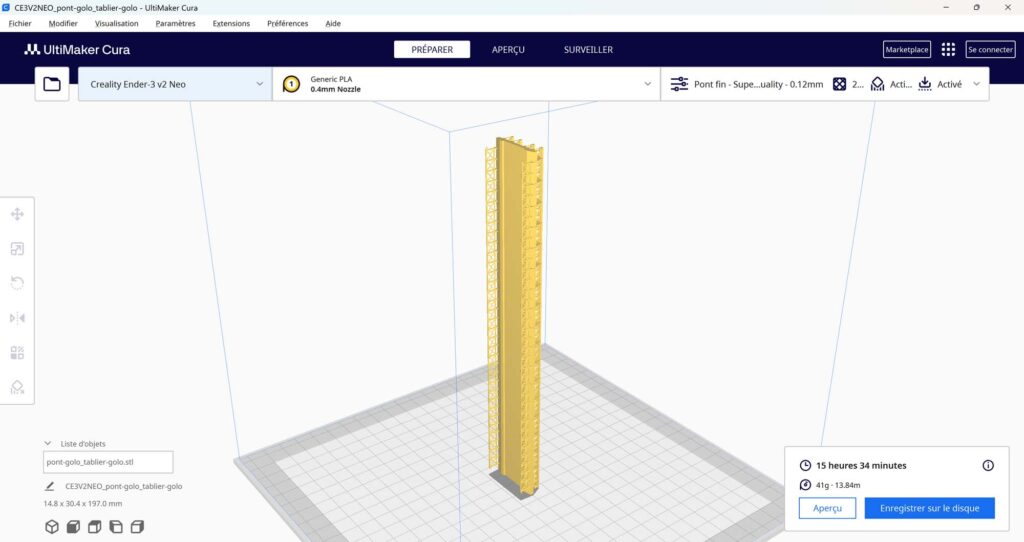

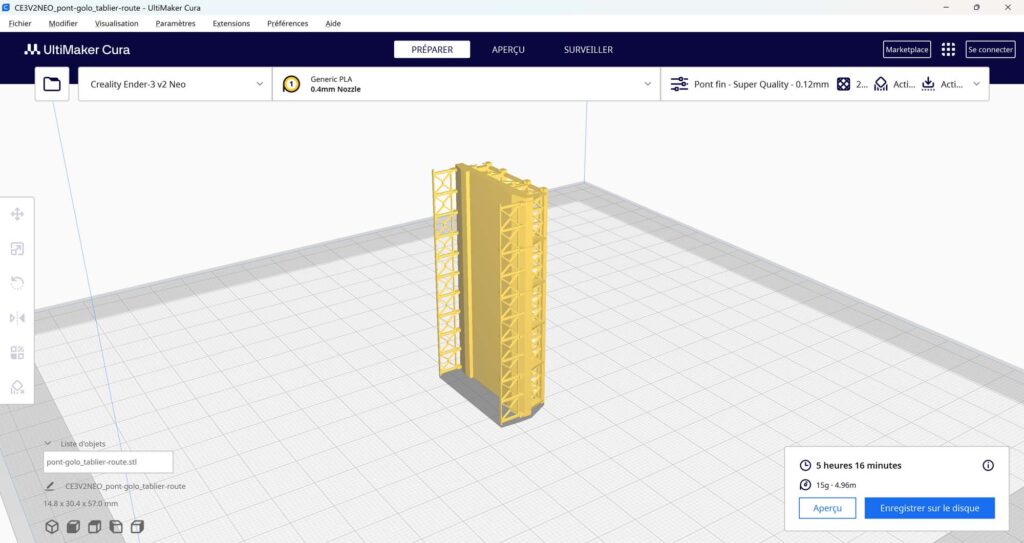

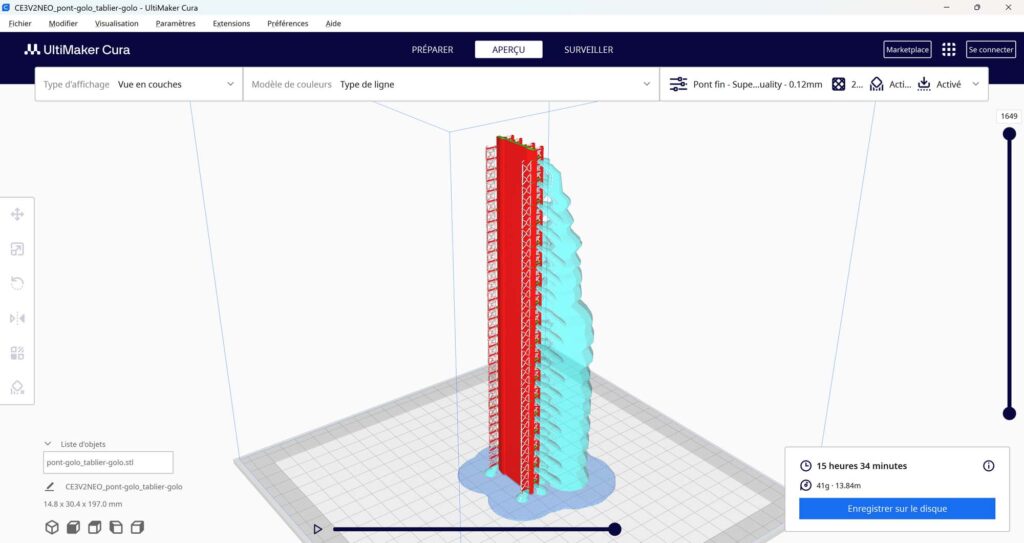

Une fois la modélisation terminée, j’ai préparé les fichiers pour l’impression en utilisant le slicer Cura d’Ultimaker. C’est ce logiciel qui a généré les instructions pour mon imprimante 3D.

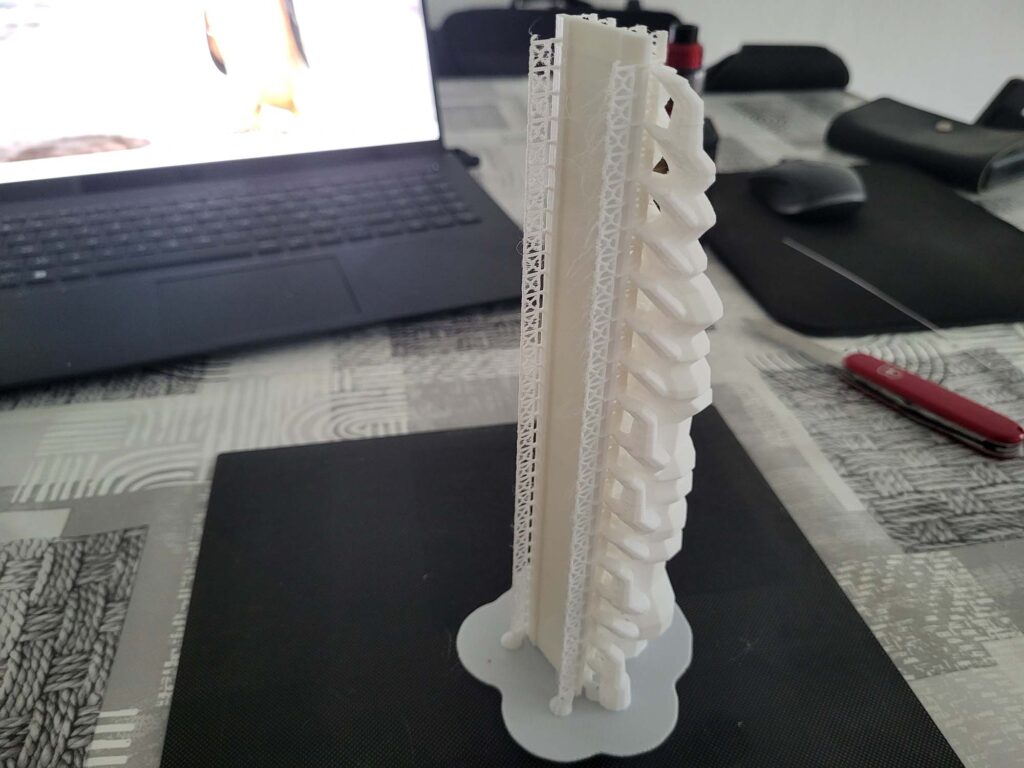

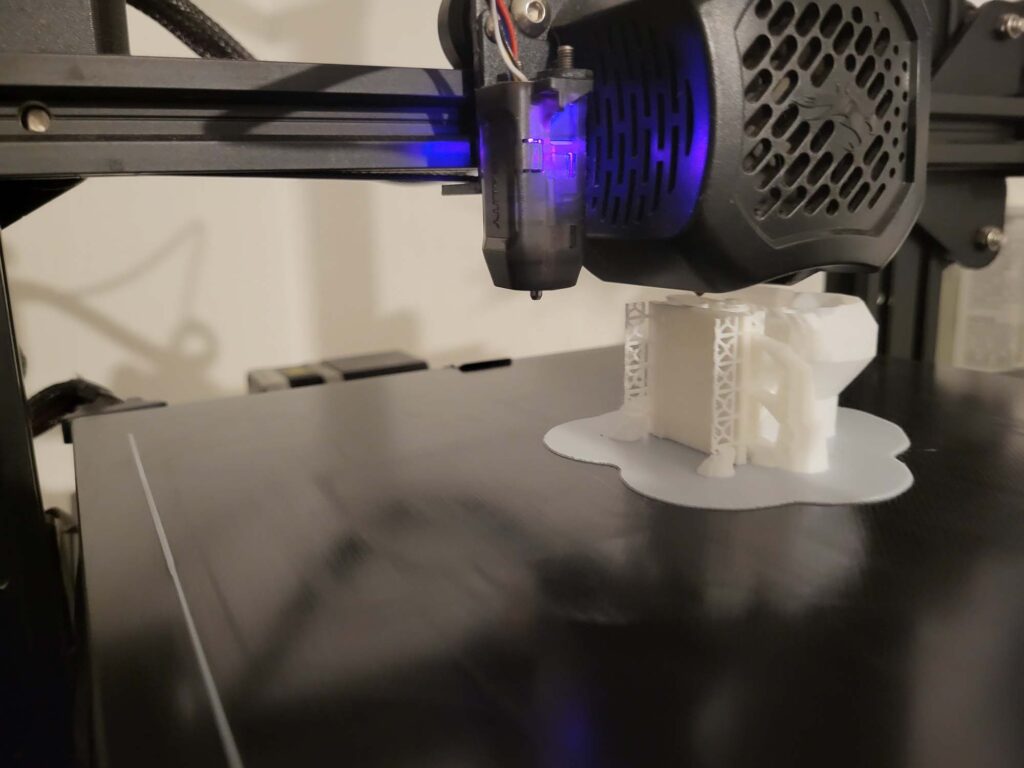

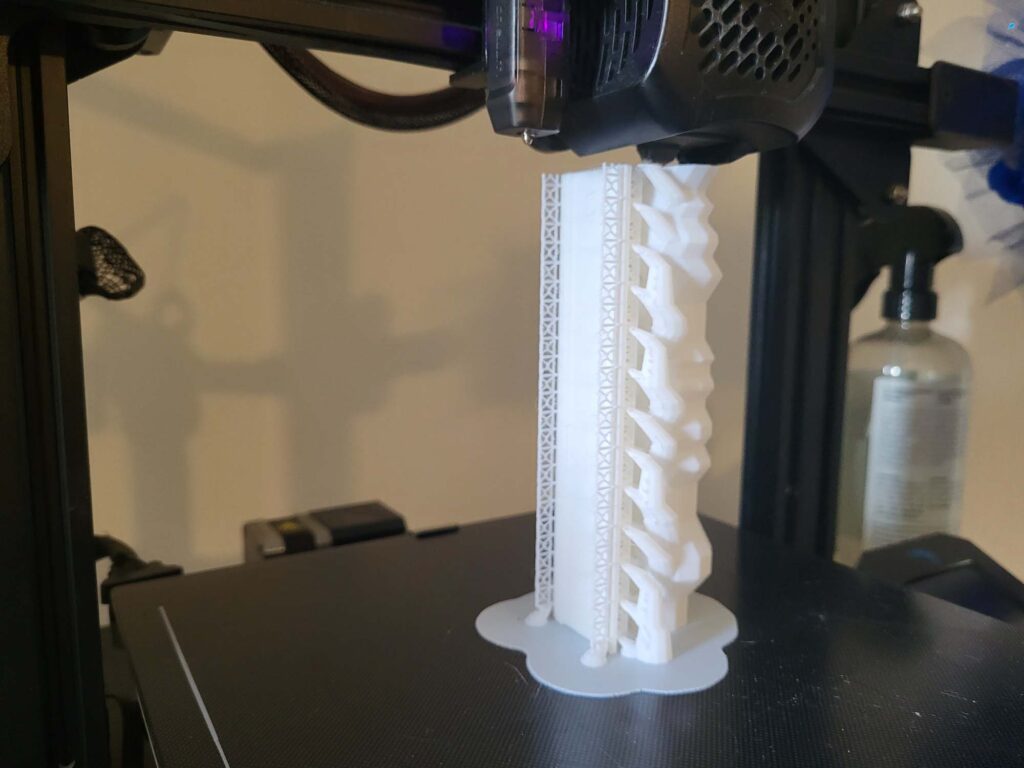

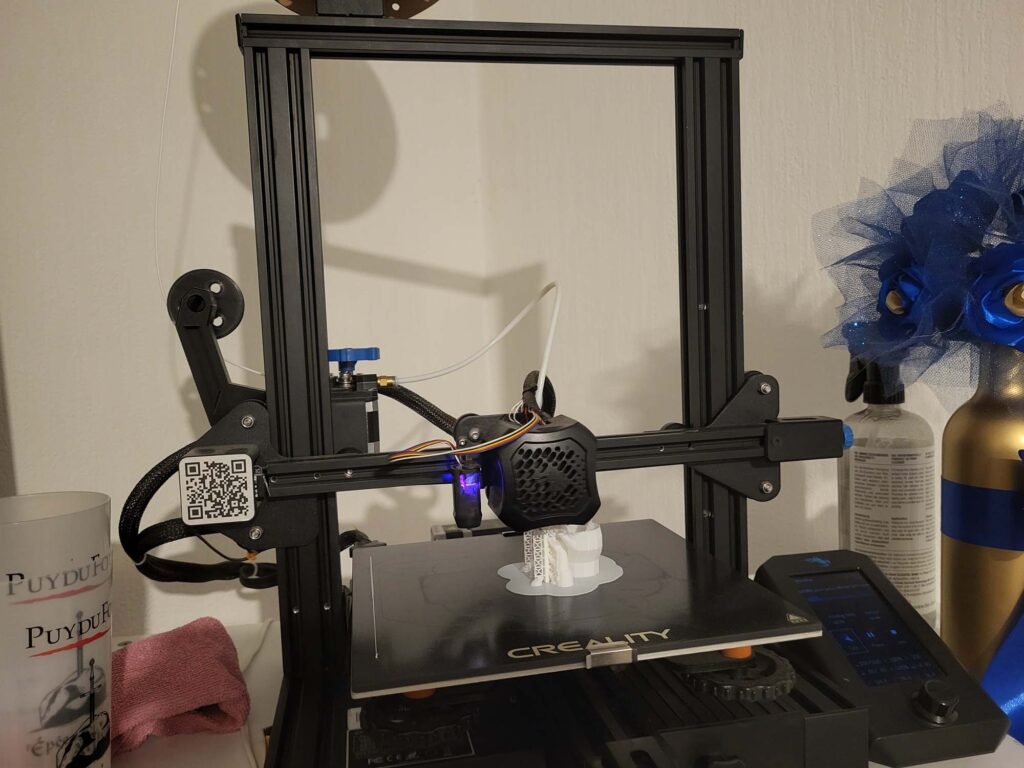

Enfin, la magie a opéré grâce à l’imprimante 3D Creality Ender-3 V2, qui a donné vie aux modèles numériques, couche après couche. La difficulté à été de trouver une taille pour les croisillons qui passe a l’impression sans trop dénaturer la finesse de l’ouvrage, n’oublions pas de l’echelle N(1:160) c’est tout petit ;-).

Ce processus illustre parfaitement comment les technologies modernes peuvent être utilisées pour matérialiser des projets créatifs et rendre hommage à des ouvrages d’art architecturaux.

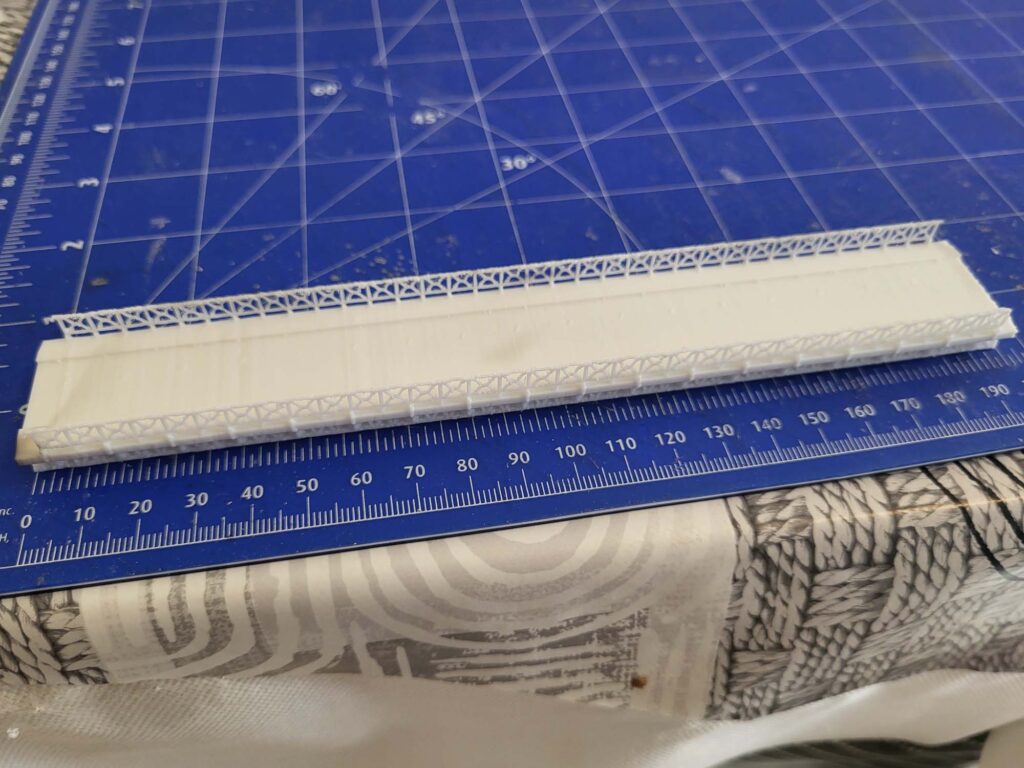

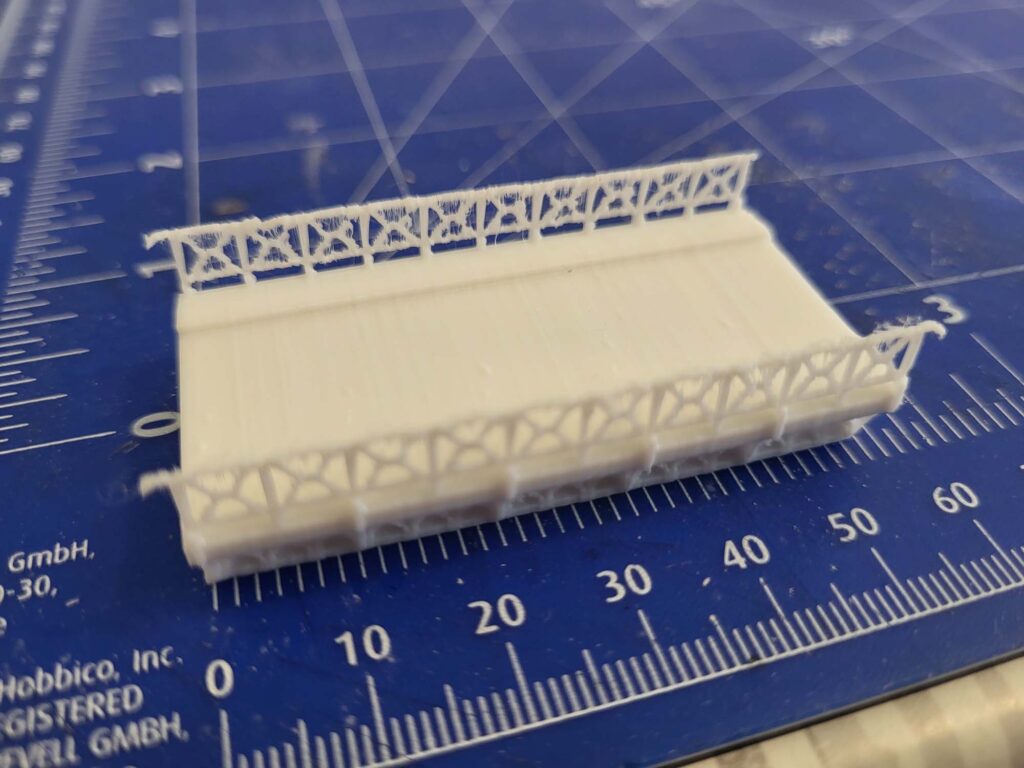

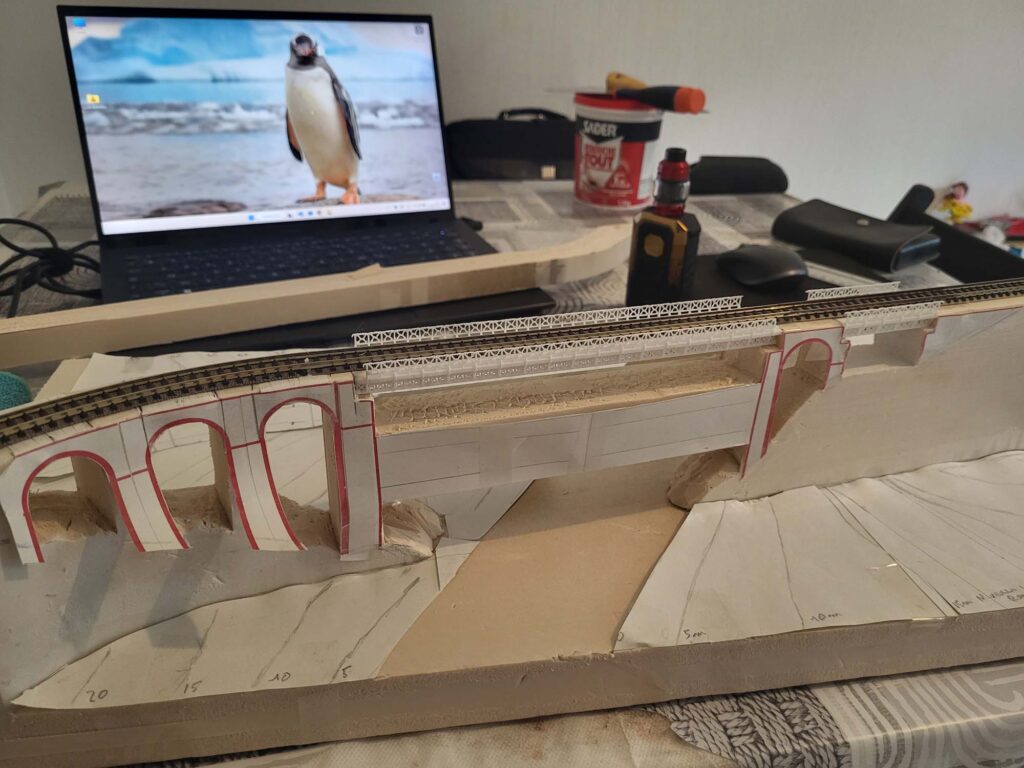

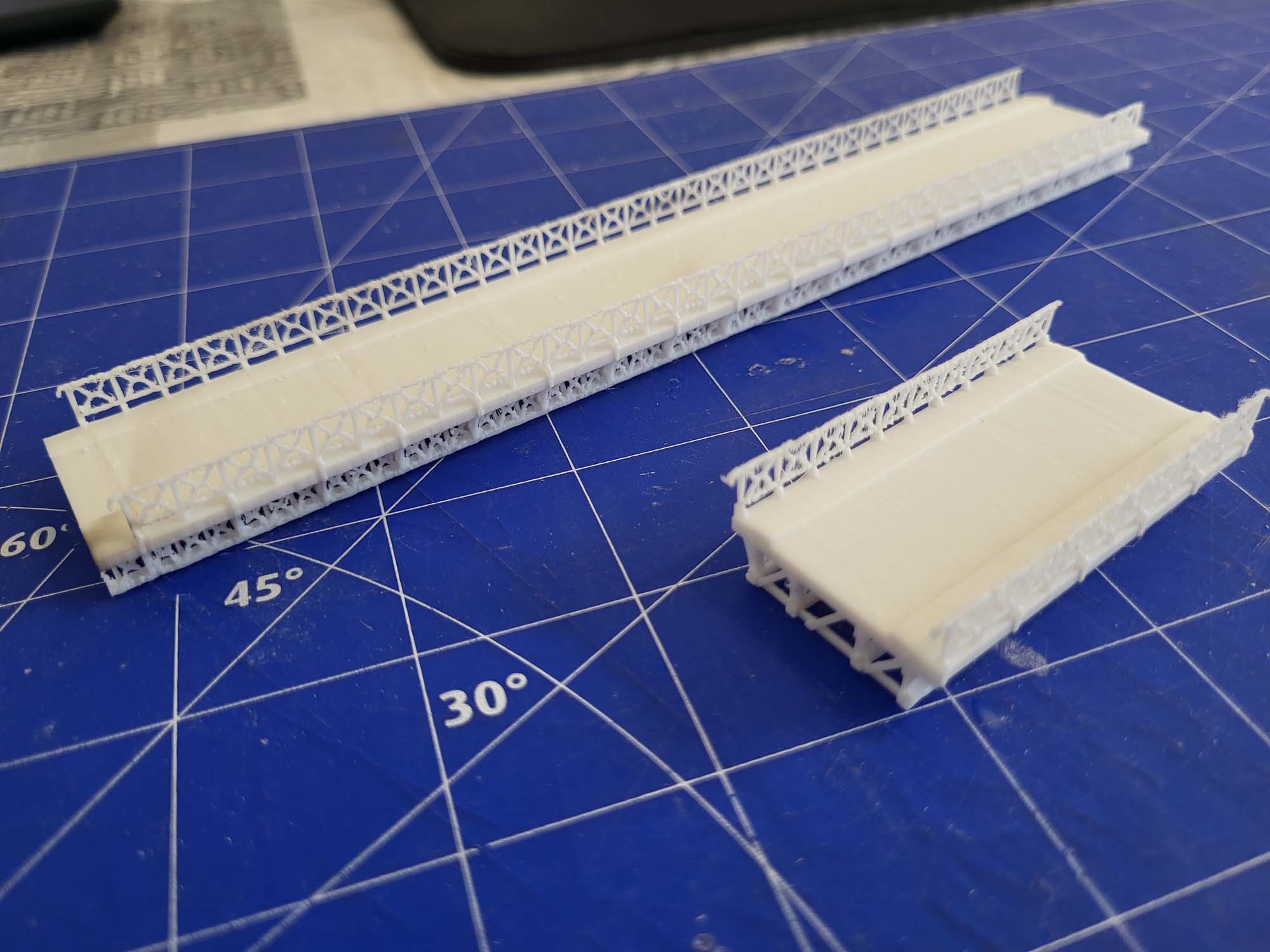

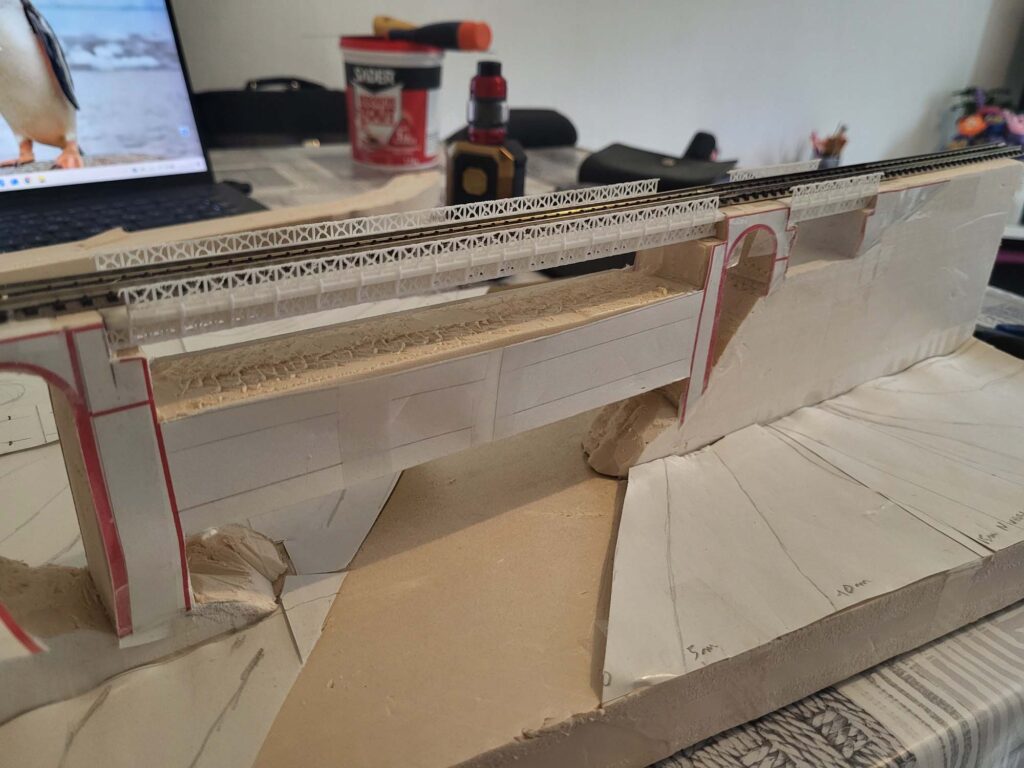

Le projet prend enfin forme physiquement ! Voici un aperçu des résultats provisoires après l’assemblage des tabliers imprimés en 3D.

C’est un moment clé où l’on peut enfin juger de la cohérence de l’ensemble :

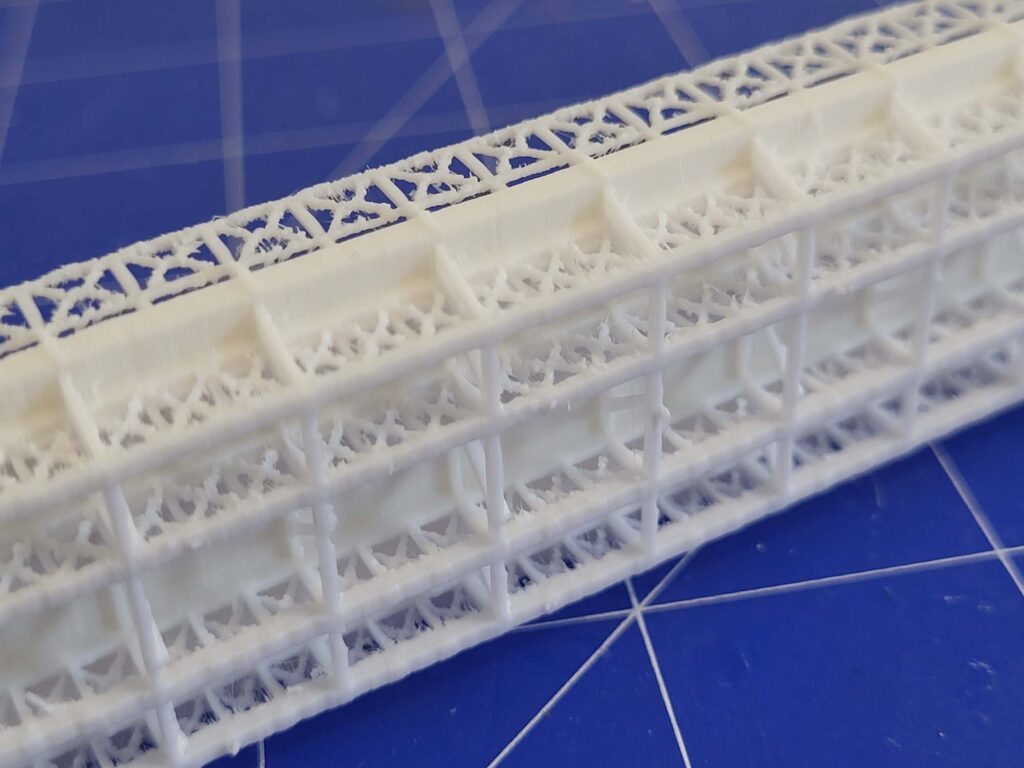

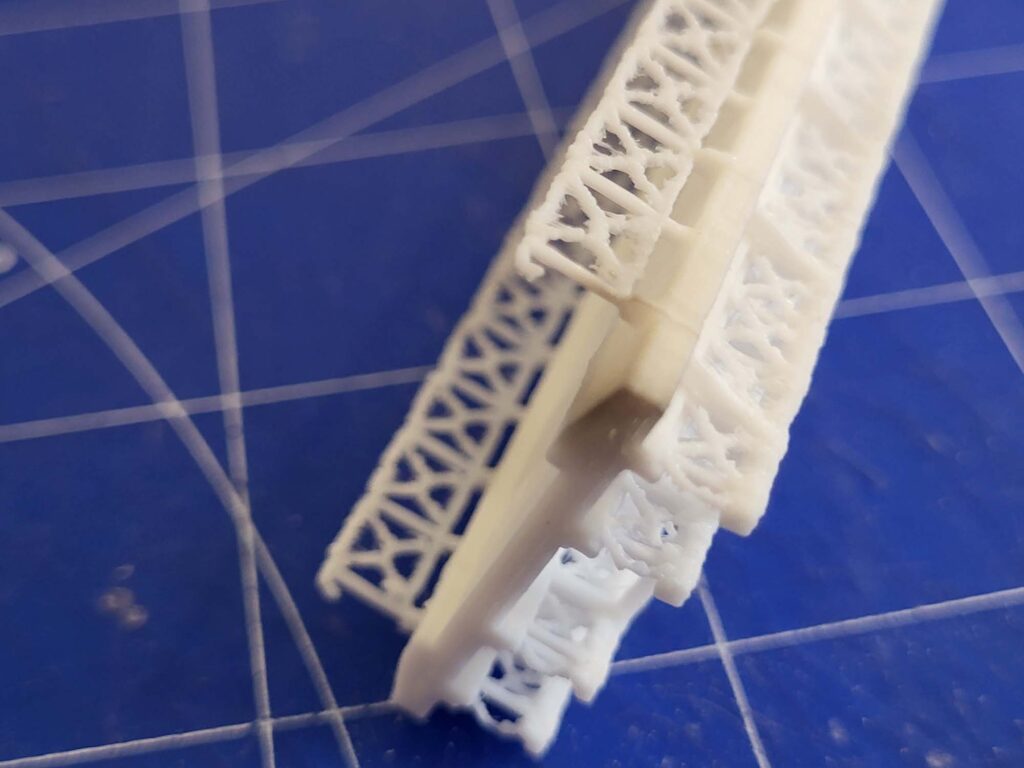

• La précision du rendu : Les détails structurels validés lors de la conception numérique ressortent parfaitement à l’impression.

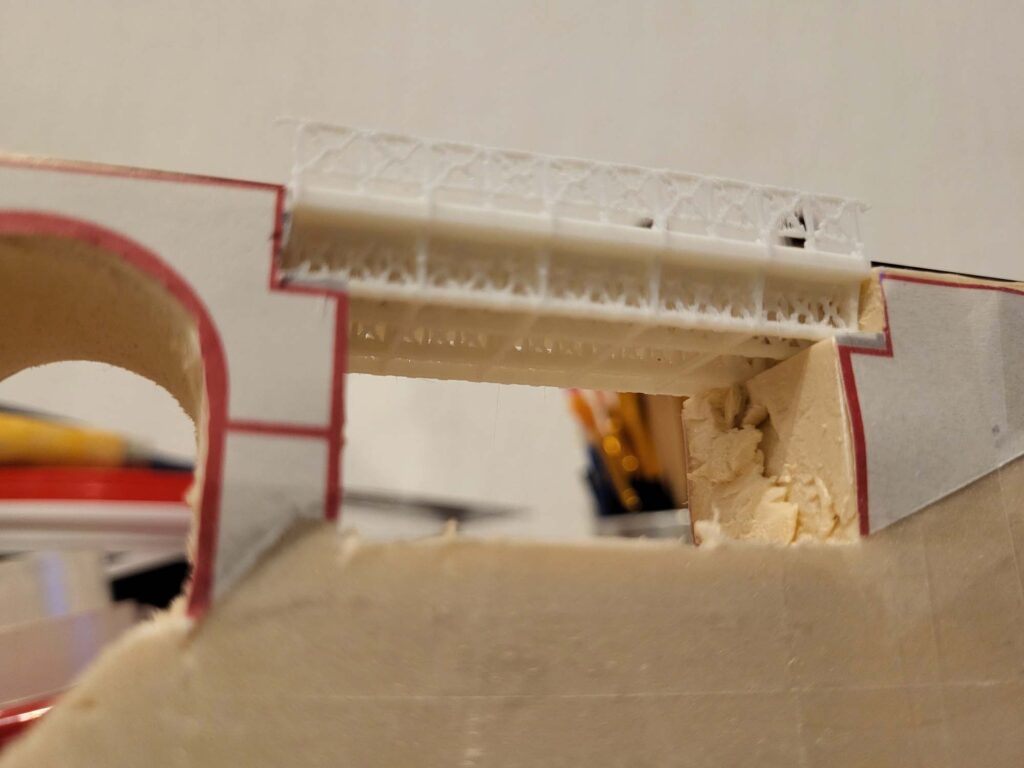

• Le montage à blanc : L’ajustement des tabliers permet de vérifier la solidité et l’alignement de la voie, une étape indispensable avant d’attaquer la mise en peinture et la pose des textures.

• Le réalisme de l’échelle : Au 1/160e, chaque millimètre compte pour capturer l’élégance des ponts du Golo.

Ces premières images confirment que la stratégie de digitalisation était la bonne. Les arches brut n’attendent plus que leur robe de briques et sa patine pour s’intégrer totalement au paysage corse.
